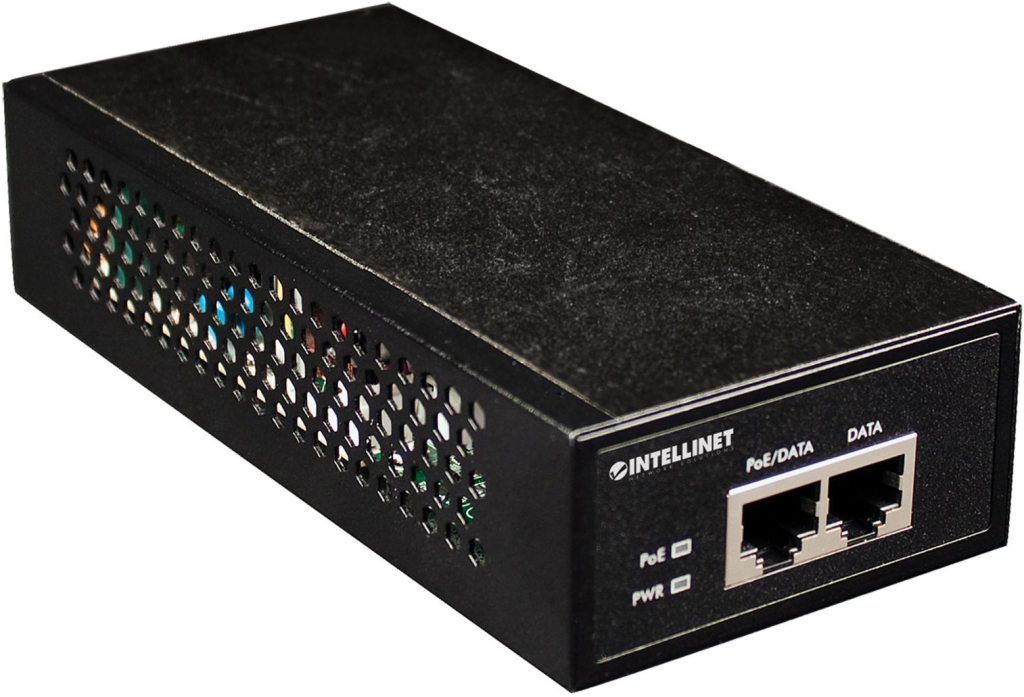

INTELLINET 560566 :: Gigabit High-Power PoE+ Injector, 1x 30W, до 100м

• IEEE 802.3af ( захранване през Ethernet )
• IEEE 802.3at (High-Power PoE+ Power over Ethernet)
• IEEE 802.3 (10Base-T Ethernet)
• IEEE 802.3ab (гигабитов Ethernet)
• IEEE 802.3u (100Base-TX Fast Ethernet)

• Поддръжка на медии:
• - 100Base-TX Cat5 UTP/STP RJ45, 8 пинов
• - 1000Base-T Cat5e UTP/STP RJ45, 8 пинов

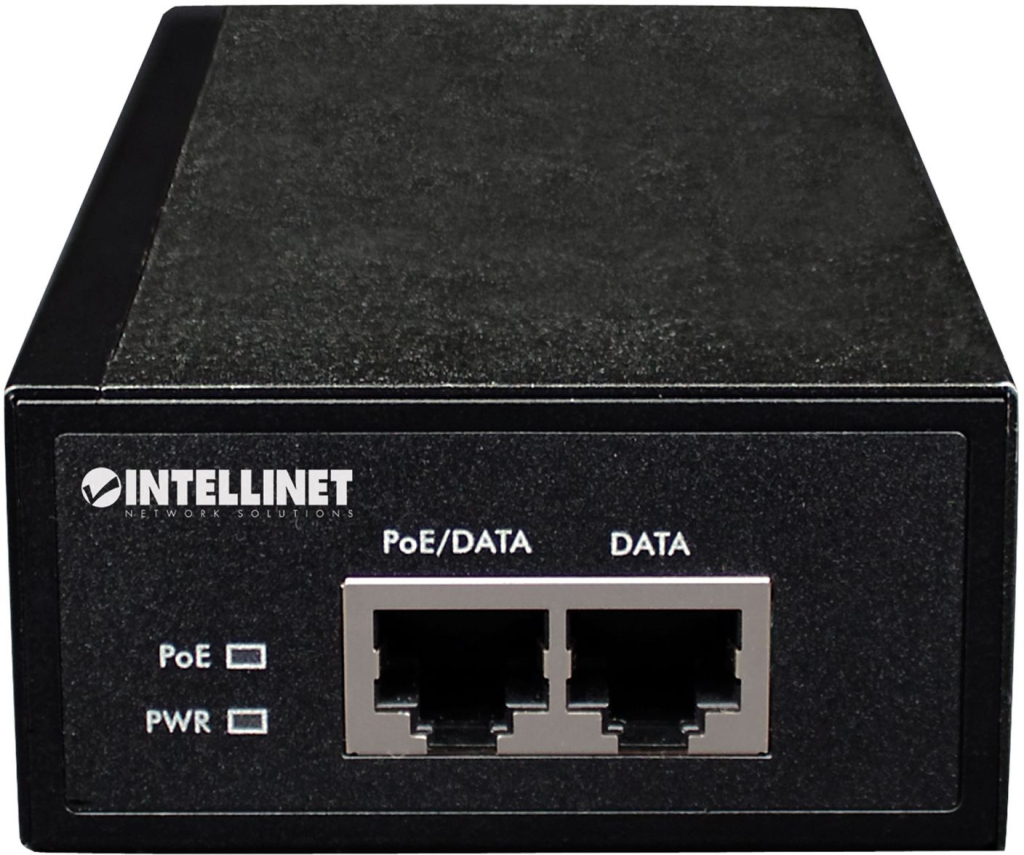

• Портове:
• - 1 RJ45 1000 Mbps входен порт
• - 1 RJ45 1000 Mbps данни и изходящ порт за захранване
• - 1 входен конектор за захранване за външен захранващ кабел

• - Защита от късо съединение за късо GND
• - Защита от претоварване за токове над 1,8 A
• - Защита от високо напрежение за изходно напрежение над 58 V
• Съвместимост - обща: всички PoE устройства, съвместими с IEEE 802.3at- и IEEE 802.3af
• Сертификати: FCC клас A, подчаст B, CE, RoHS, UKCA, NDAA

• RJ45 Изходен конектор Pinout (данни + захранване)
• - Пин 1: Rx+ (получаване на данни)
• - Пин 2: Rx- (получаване на данни)
• - Пин 3: Tx+ (данни) предаване)
• - Пин 4: -Vdc_return (+) (захранваща мощност [+])
• - Пин 5: -Vdc_return (+) (захранваща мощност [+])
• - Пин 6: Tx- (предаване на данни)
• - Пин 7: -Vdc (захранваща мощност [-])
• - Pin 8: -Vdc (захранваща мощност [-])
